Instructions de mise en œuvre système OKOMPACT

TERRASSEMENT

4.4-PH 1 terrassement

  • Terrassez suivant les dimensions renseignées par l’étude.
  • Terrassez 2*20 cm plus large et plus long que les dimensions des caissons pour permettre une mise en œuvre aisée du système.
  • Fond de fouille à 0%

EGALISATION DU SOL

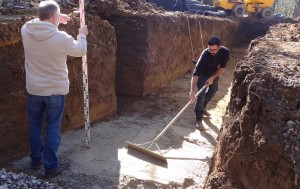

4.4-PH 2 egalisation du solPosez d’une première couche de sable de 5cm pour égaliser le fond de fouille et obtenir une surface homogène et plane pour l’installation du système OKOMPACT.

POSE DU GÉOTEXTILE

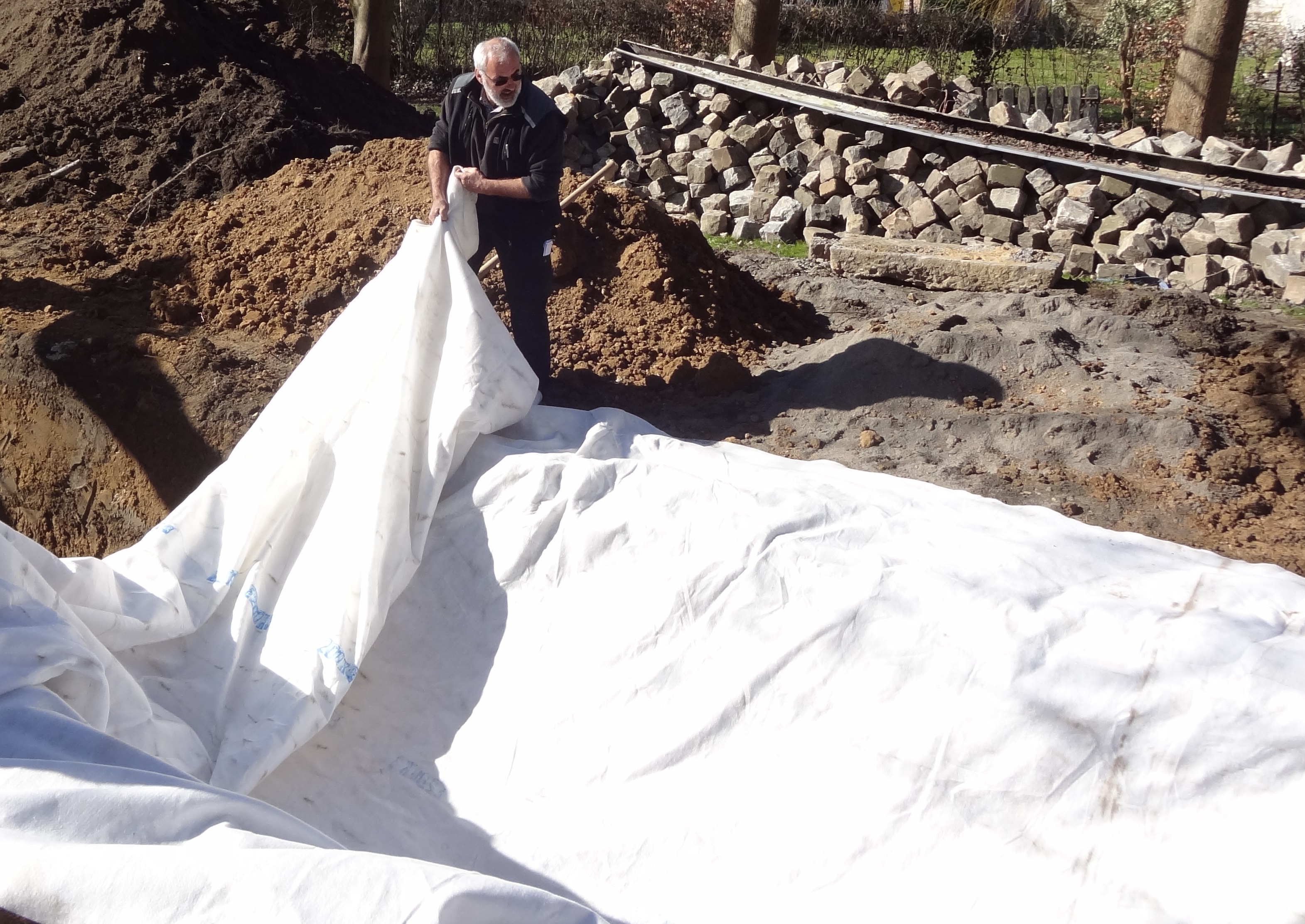

4.4-PH 3 pose du geotextilePosez le géotextile filtrant 120 gr/m2 centré sur le fond de fouille afin de pouvoir rabattre les lés sur le dessus du système.

POSE DES CAISSONS

4.4-PH 4 pose des caissonsDémarrez la pose des caissons du coté de la fosse toutes eaux en veillant à pouvoir recouvrir les caissons avec le géotextile par la suite. Veillez à bien positionner les caissons d’inspection éventuels ( caissons>20 cm) au niveau de la chambre de visite conformément au plan de pose.

SOLIDARISATION DES CAISSONS

4.4-PH 5 les caissons sont solidarisesSolidarisez les caissons à l’aide de “papillons” en polyéthylène. Une simple massette suffit pour les introduire.

RABATTEMENT DU GÉOTEXTILE

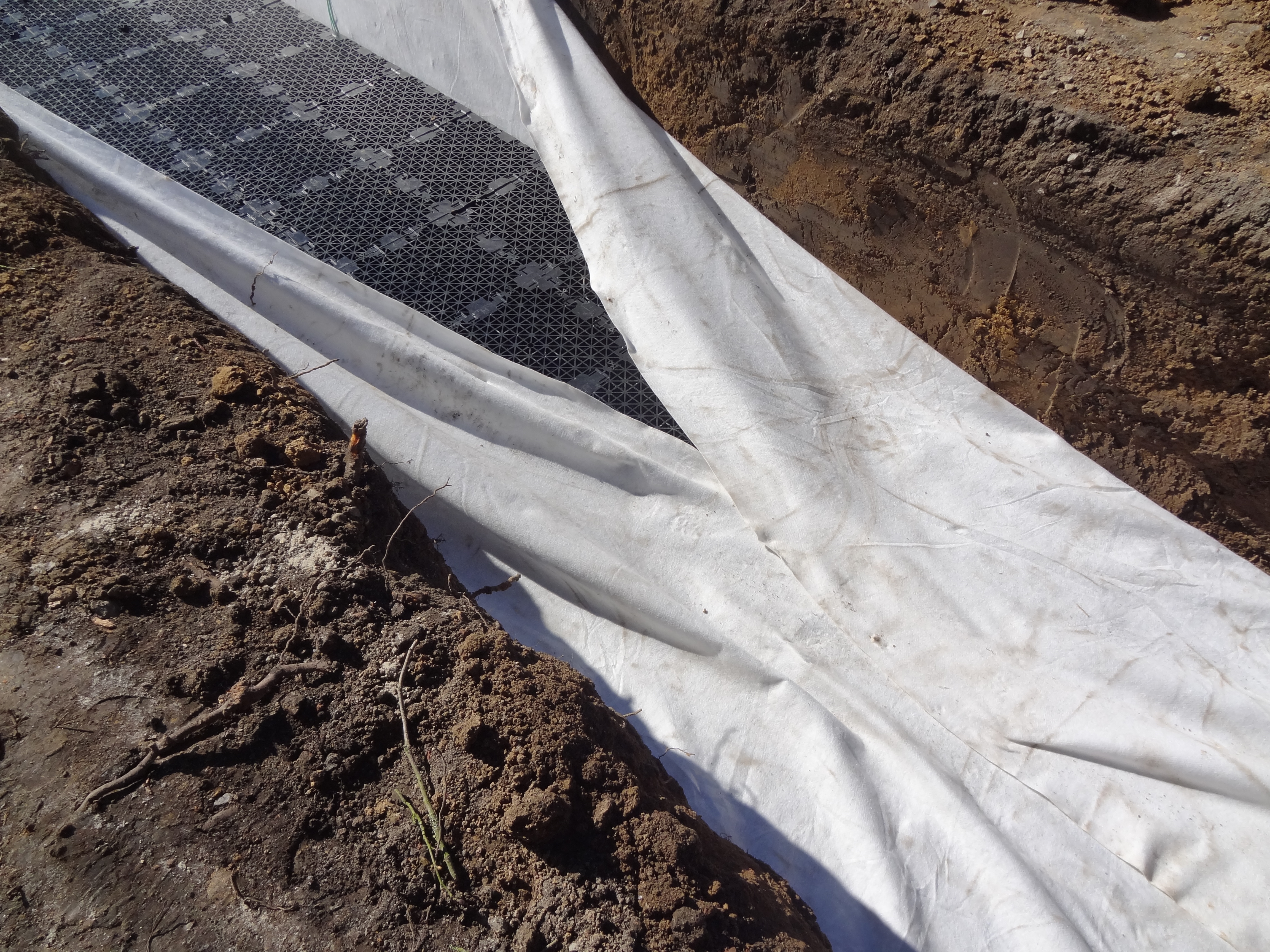

4.4-PH 6 Fermeture du geotextile sur les caissonsRabattez le géotextile sur les caissons avec 50 cm de recouvrement des lés.

CONNECTION CITERNE À EAU DE PLUIE

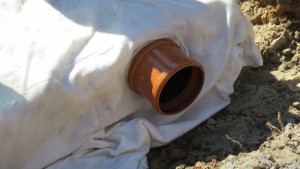

4.4-PH 7 connection citerne a eaux de pluieFixez fermement l’embout de connexion avec citerne à eaux de pluie en prenant garde à ne pas dégarnir le système du géotextile. Le géotextile doit parfaitement épouser les conduites pour garantir l’étanchéité par rapport au sable

RACCORDEMENT DE LA CHAMBRE DE VISITE

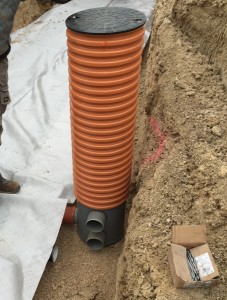

4.4-PH 8 la chambre de visite est raccordeeRaccordez la chambre de visite au niveau des caissons d’inspection éventuels ou sur l’embout prévu à cet effet (caissons de 20 cm de haut).

CONNECTION DU BAC DE PRÉLÈVEMENT

4.4-PH 9 connection du bac de prelevementDéposez le bac de prélèvement sur les caissons conformément au plan et connectez-le à la chambre de visite.

CONNECTION DE LA CONDUITE DE DÉPRESSURISATION

4.4-PH 10 connection de la conduite de depressurisationConnectez la conduite de dépressurisation au bassin d’orage

SABLE DE RHIN

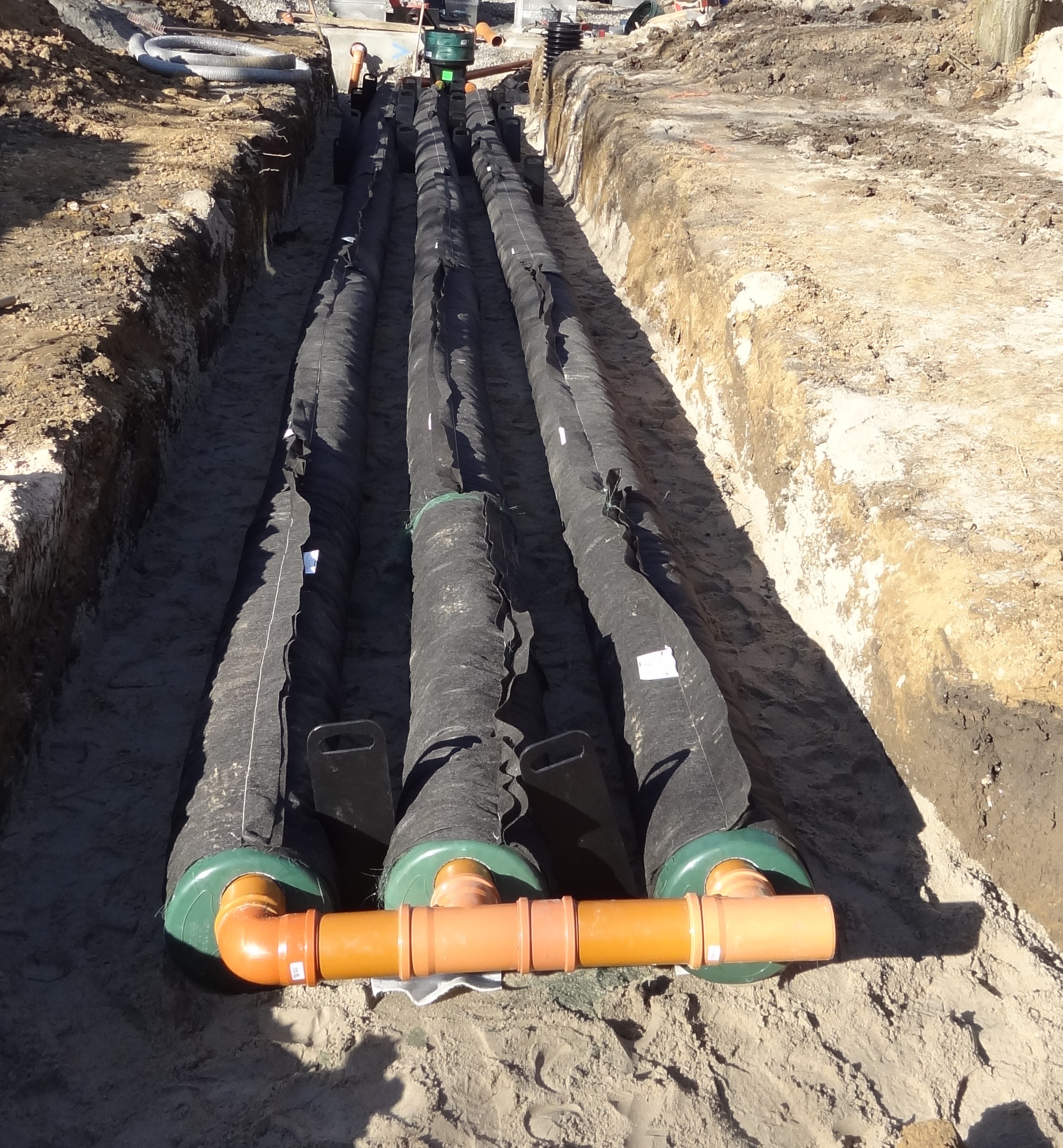

4.4-PH 11 le sable de rhinComblez la fouille y compris le bac de prélèvement avec 30 cm de sable de Rhin 0,2/0,5

CONDUITES ENVIRO-SEPTIC

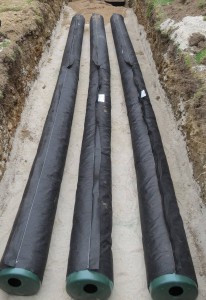

4.4-PH 12 MEO OC poses des conduites ENVIROPosez les conduites sur la sable (entraxe 45cm) en veillant à bien poser la 1ère conduite entre les 4 guides du bac de récolte, couture vers le haut, membrane blanche en-dessous

MANCHONS DE CONNECTIONS

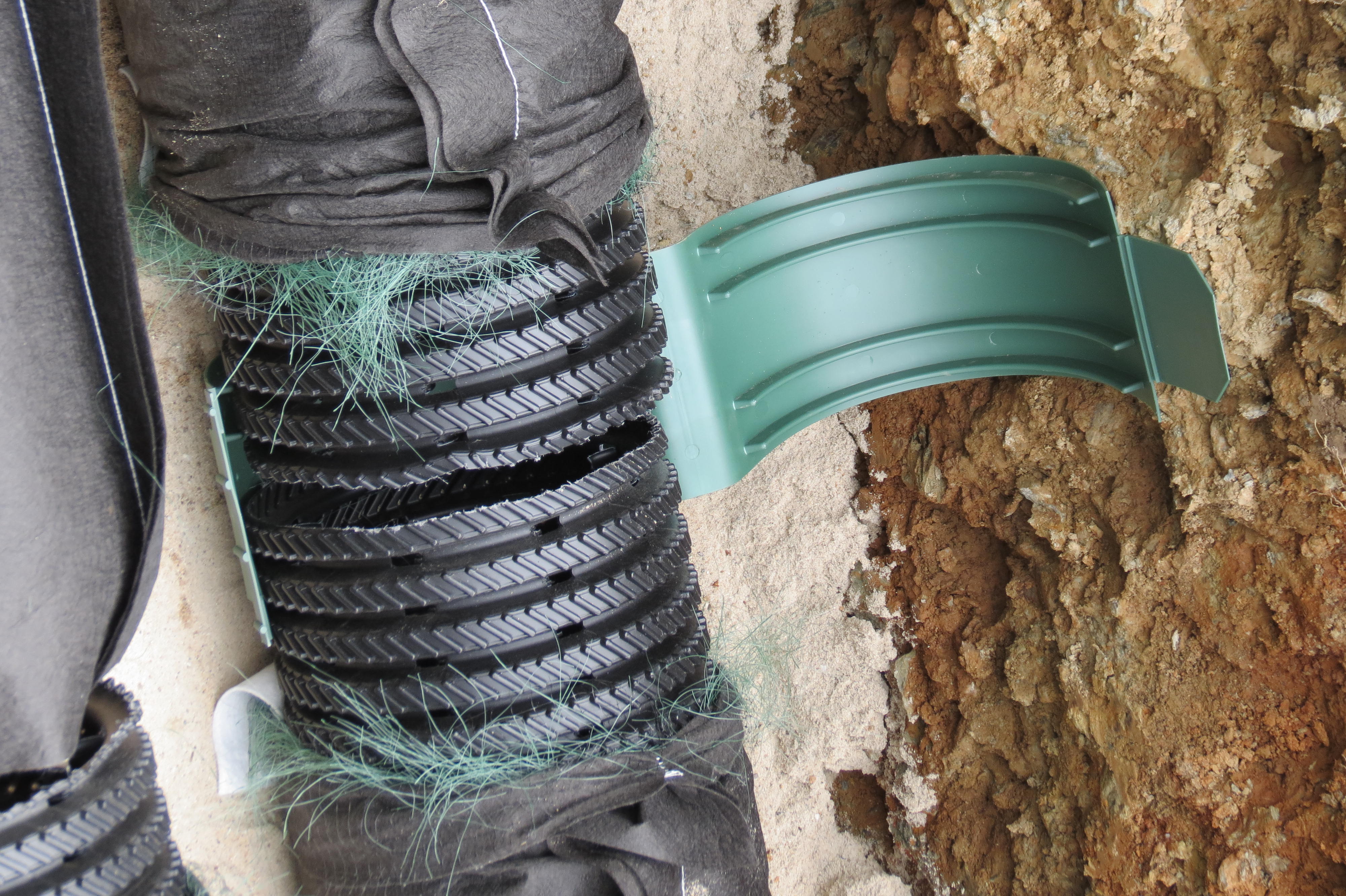

4.4-PH 13 MEO OC manchons de conncetionAssemblez les conduites ENVIRO-SEPTIC suivant plan

MANCHONS DE CONNECTIONS

4.4-PH 14 MEO OC conncertion des manchonsSolidarisez les conduites ENVIRO-SEPTIC à l’aide des manchons fournis

VENTILATION BASSE

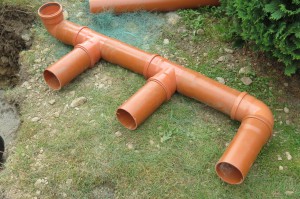

4.4-PH 15 MEO OC la ventilation basseAssemblez les éléments constitutifs

VENTILATION BASSE

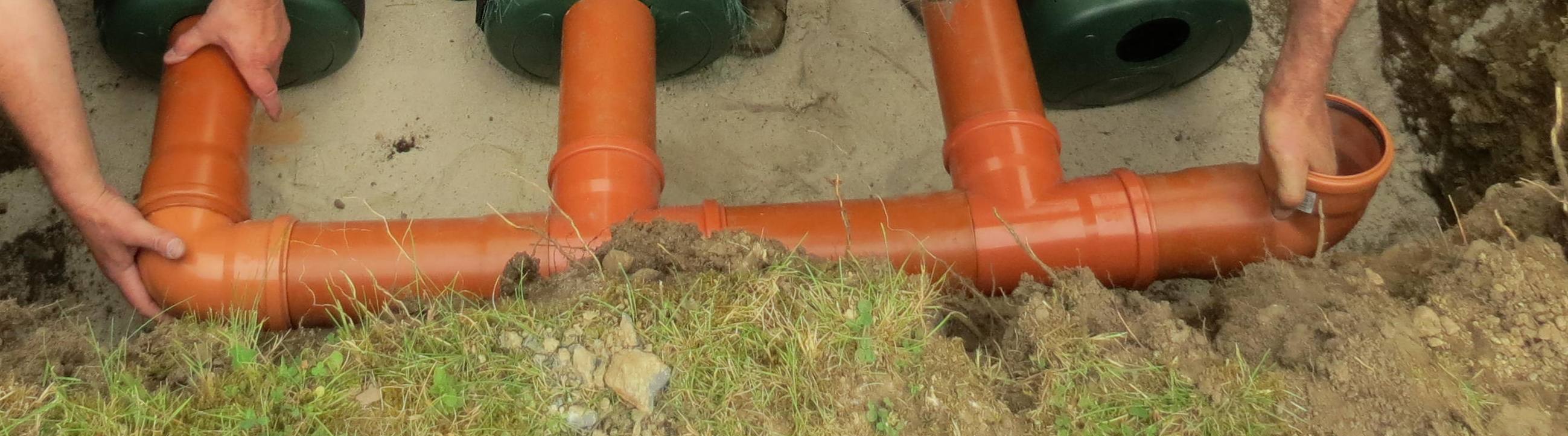

4.4-PH 16-MEO-OC ventilation basse posePlacement avec pente de 1% vers les conduites

VENTILATION BASSE

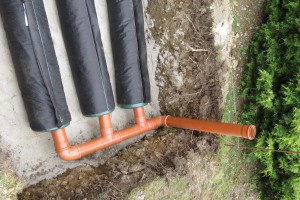

4.4-PH 17-MEO OC la ventilation basse est en placeLa ventilation basse est placée

TERRASSEMENT

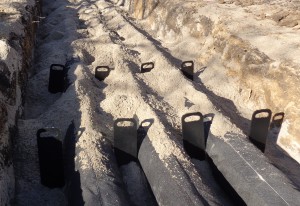

4.4-PH 18 oC terrassement par plotsDéposez le sable par plots pour stabiliser les conduites

TERRASSEMENT

4.4-PH 19 MEO OC enfouissment des conduitesLes conduites sont enfouies sous 10 cm de sable

BOITE DE REPARTITION

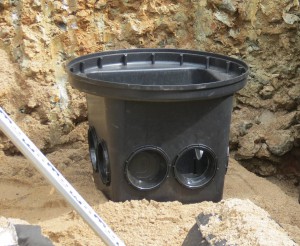

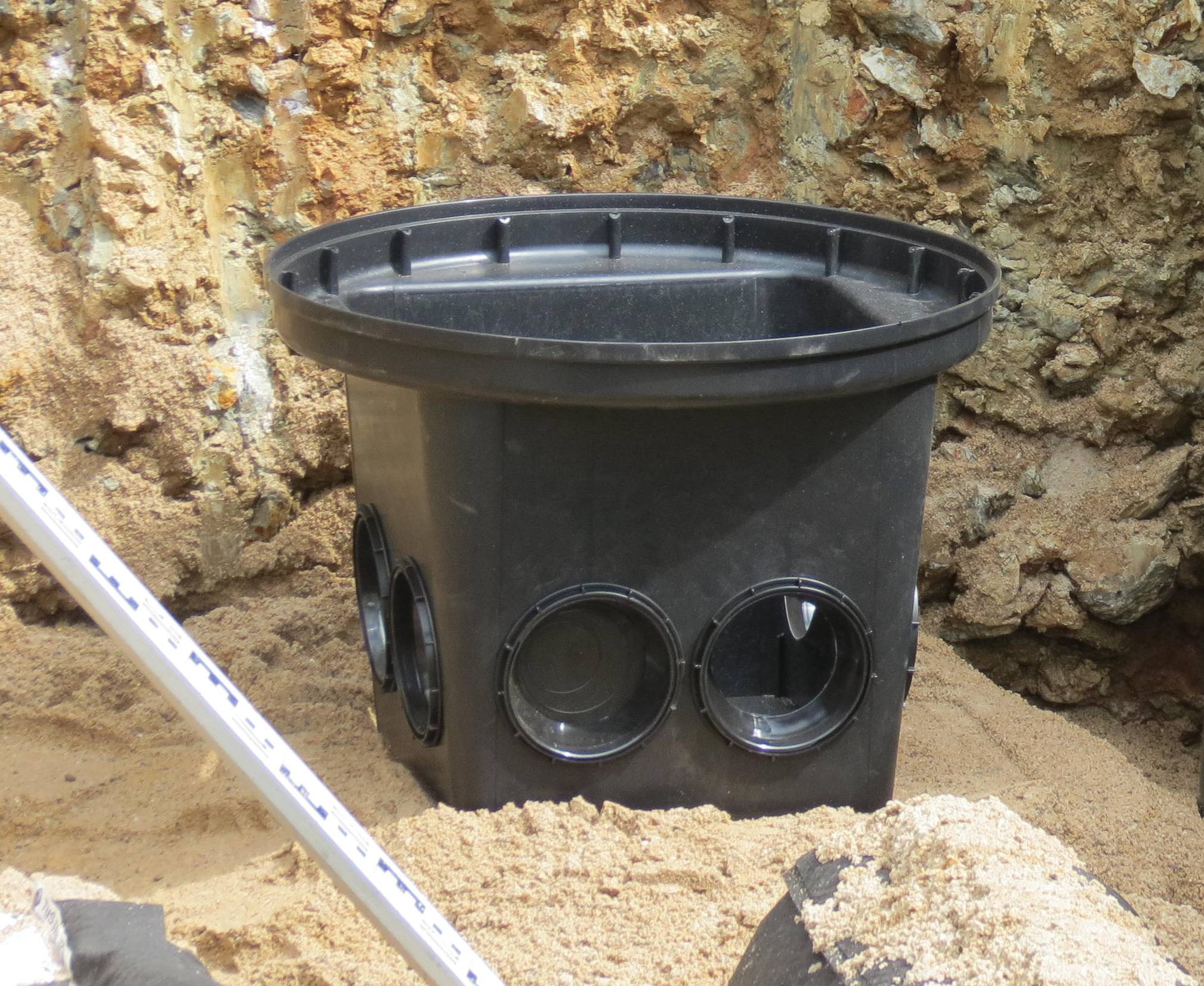

4.4-PH 20 MEO OC boite de repartitionRespectez les niveaux pour assurer un écoulement gravitaire

BOITE DE REPARTITION

4.4-PH 21 MEO OC boite de repartition connectionConnectez la boite de répartition et les conduites ENVIRO

BOITE DE REPARTITION

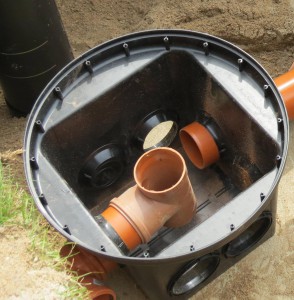

4.4-PH 22 MEO OC T plongeantUn T plongeant est placé à l’entrée de la boite de répartition

REGULATEURS

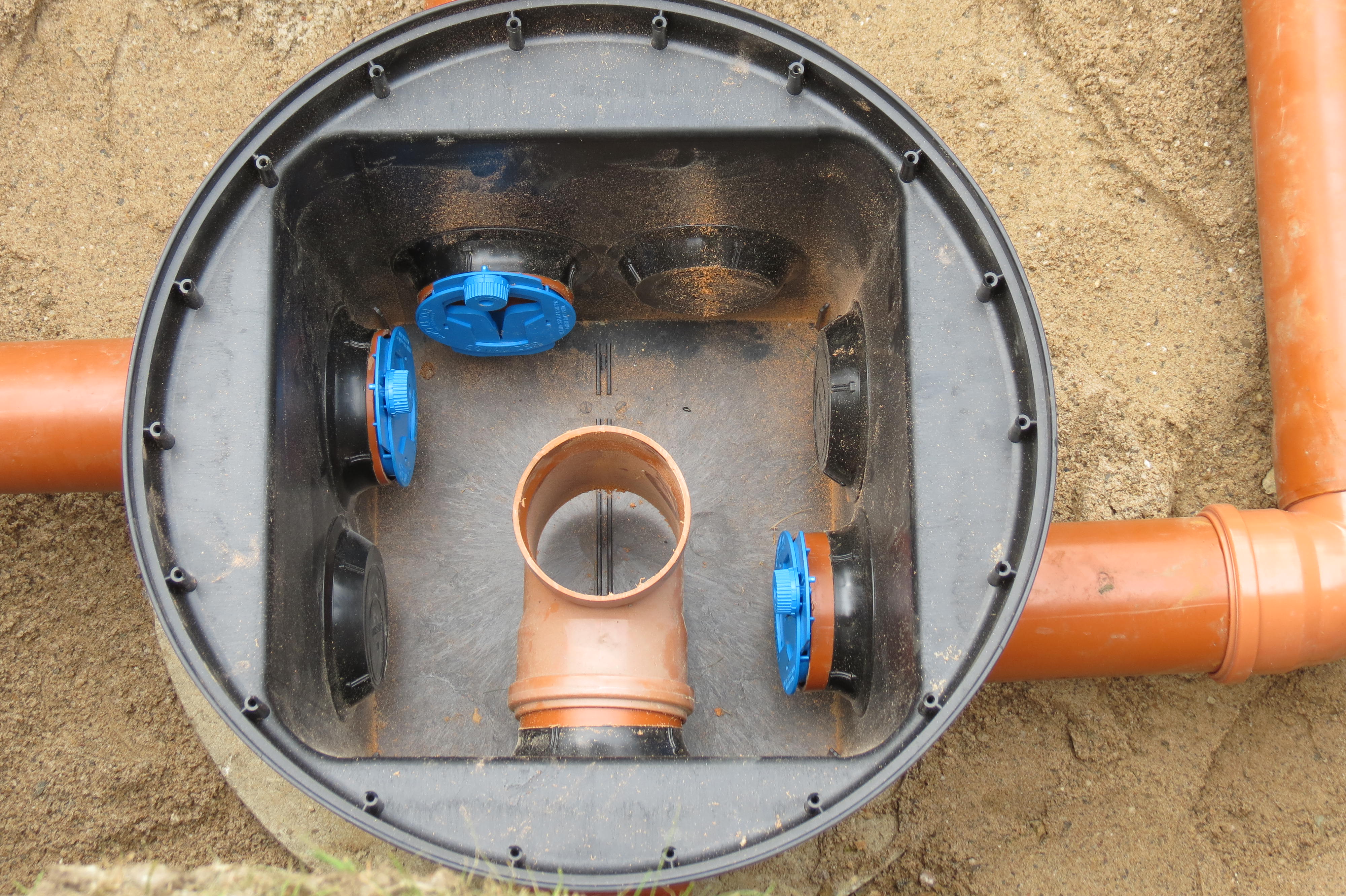

4.4-PH 23 MEO OC regulateurs de debitsLes régulateurs de débit sont placés sur chaque sortie de la boite de répartition

REGULATEURS

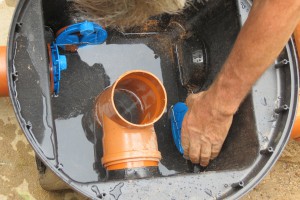

4.4-PH 24 MEO OC test ecoulement regulateur de debitProcédez au test d’écoulement

  • Remontez les molettes des égalisateurs au maximum
  • Versez de l’eau claire et réglez les égalisateurs sur celui qui s’écoule en dernier

REHAUSSES

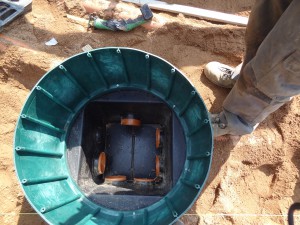

4.4-PH 25 rehausses

  • Placez les rehausses éventuelles
  • Fixez la plaquette d’identification
  • Placez l’isolant , le couvercle et vissez le

TERRASSEMENT

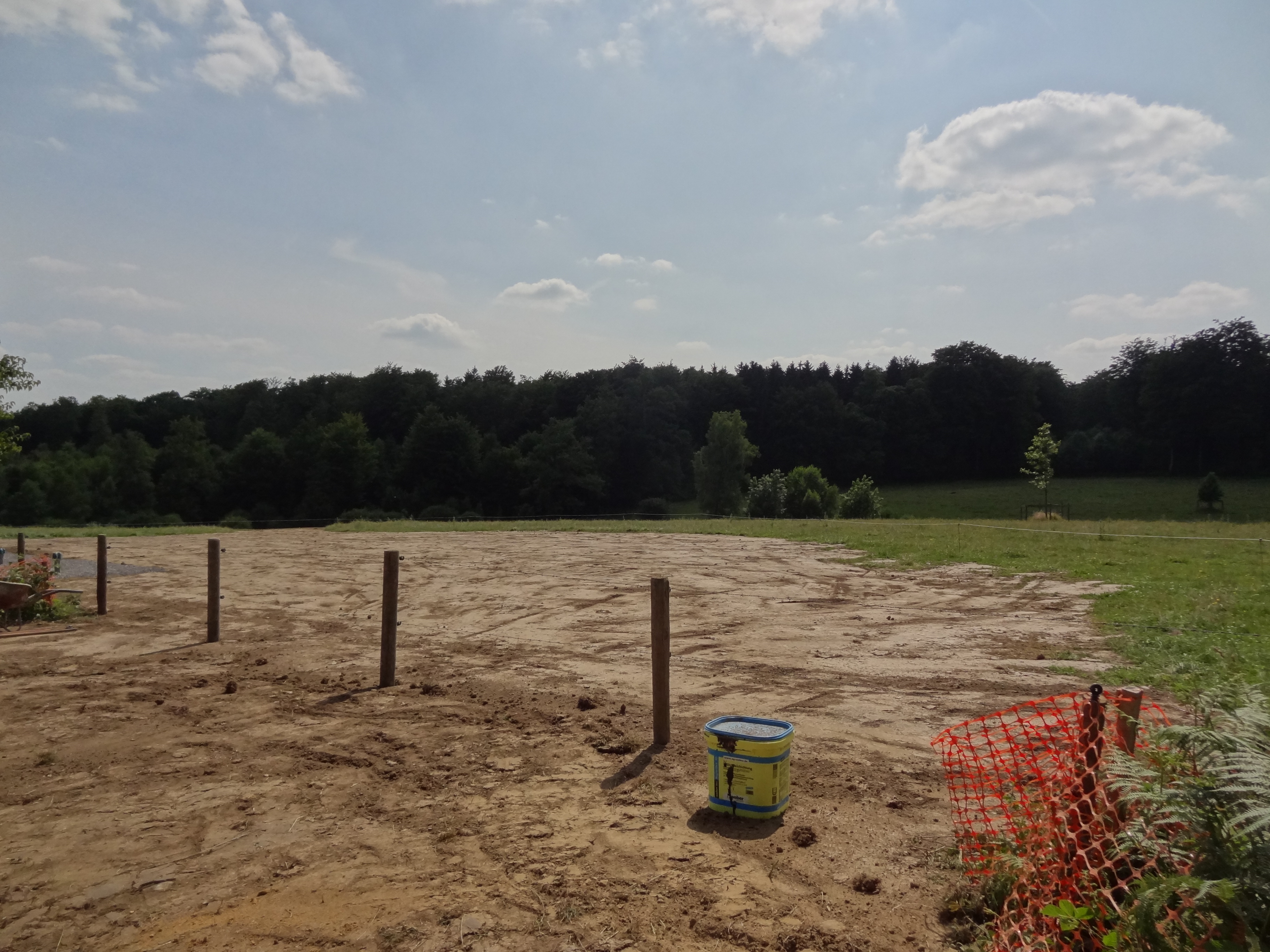

4.4-PH 26 terrassement finalRemblayez avec minimum 20 cm de terre arable au dessus de la dernière couche de sable

PROTECTION VENTILATION

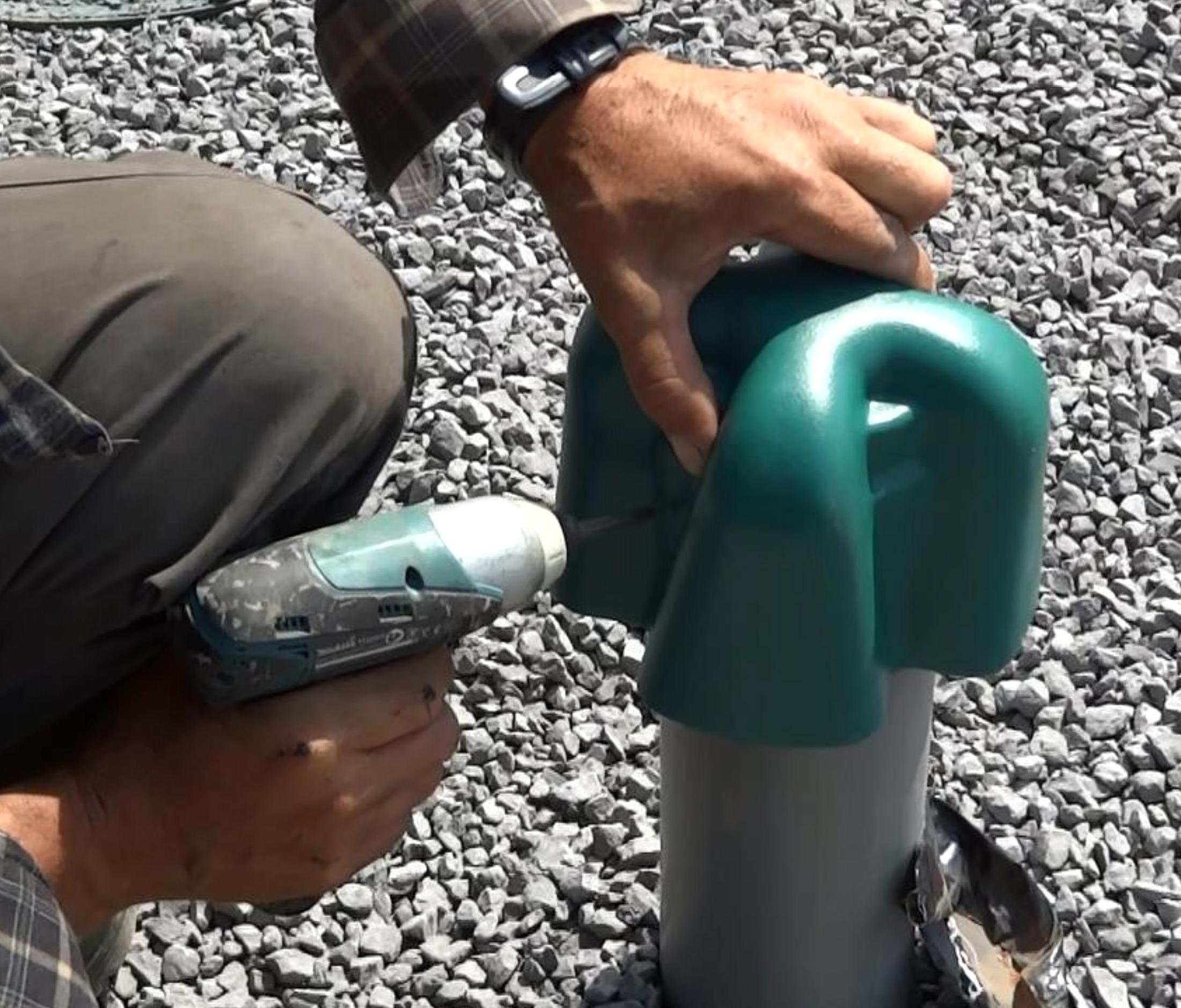

4.4-PH 27 chapeau de ventilationFixez le chapeau décoratif à l’aide de vis
