Instructions de mise en œuvre système OKAPTUR

TERRASSEMENT

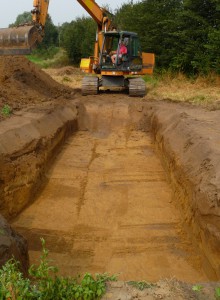

5.5-PH 1 terrassement

  • Terrassez suivant les dimensions renseignées par l’étude.
  • Terrassez 2*20 cm plus large et plus long que les dimensions des caissons pour permettre une mise en œuvre aisée du système.
  • Fond de fouille à 0%

EGALISATION DU SOL

5.5-PH 2 egalisation du solPosez d’une première couche de sable de 5cm pour égaliser le fond de fouille et obtenir une surface homogène et plane pour l’installation du système OKOMPACT.

POSE DU GÉOTEXTILE

5.5-PH 3 pose du geotextilePosez le géotextile 150g/m2 centré sur le fond de fouille afin de pouvoir rabattre les lés sur le dessus du système.

POSE DES CAISSONS

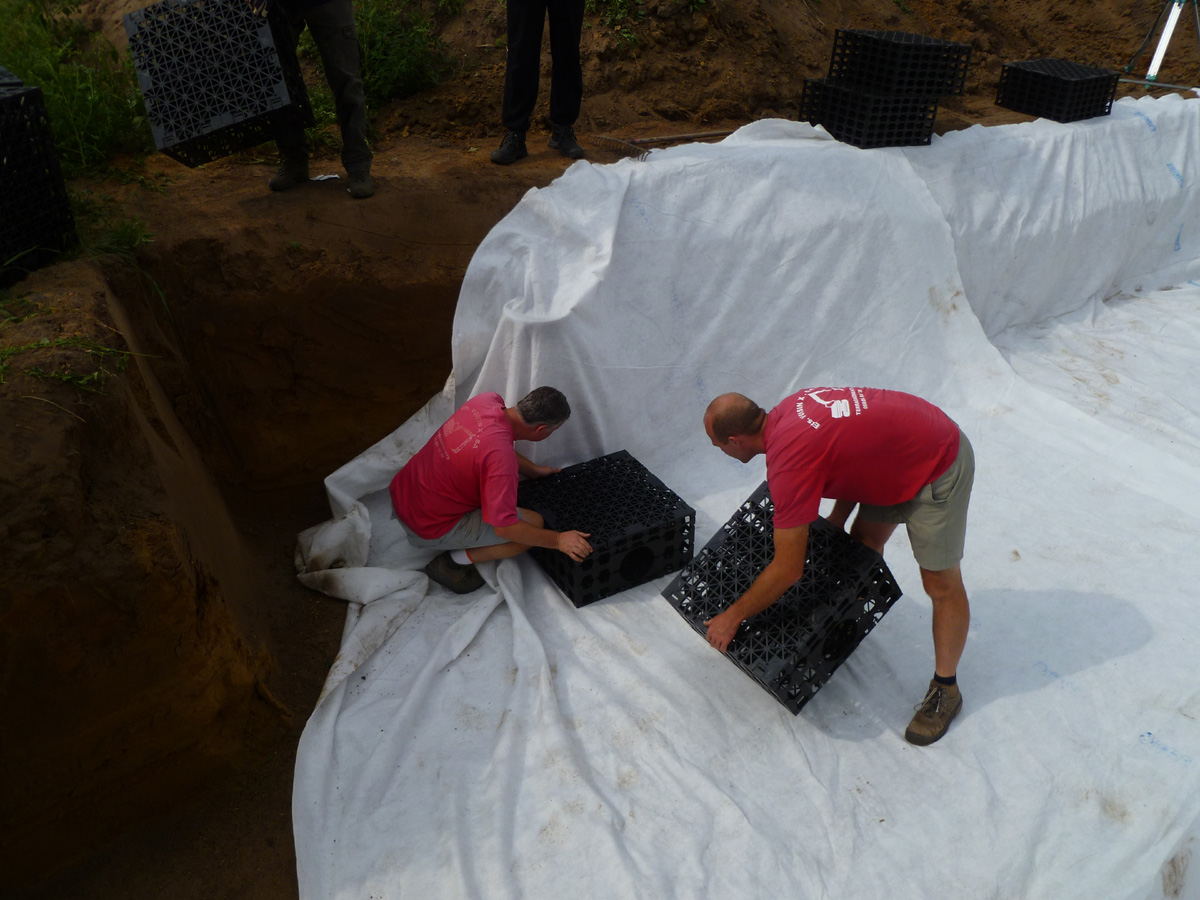

5.5-PH 4 pose des  caissonsDémarrez la pose des caissons du coté de la fosse toutes eaux en veillant à pouvoir recouvrir les caissons avec le géotextile par la suite. Veillez à bien positionner les caissons d’inspection éventuels ( caissons>20 cm) au niveau de la chambre de visite conformément au plan de pose.

SOLIDARISATION DES CAISSONS

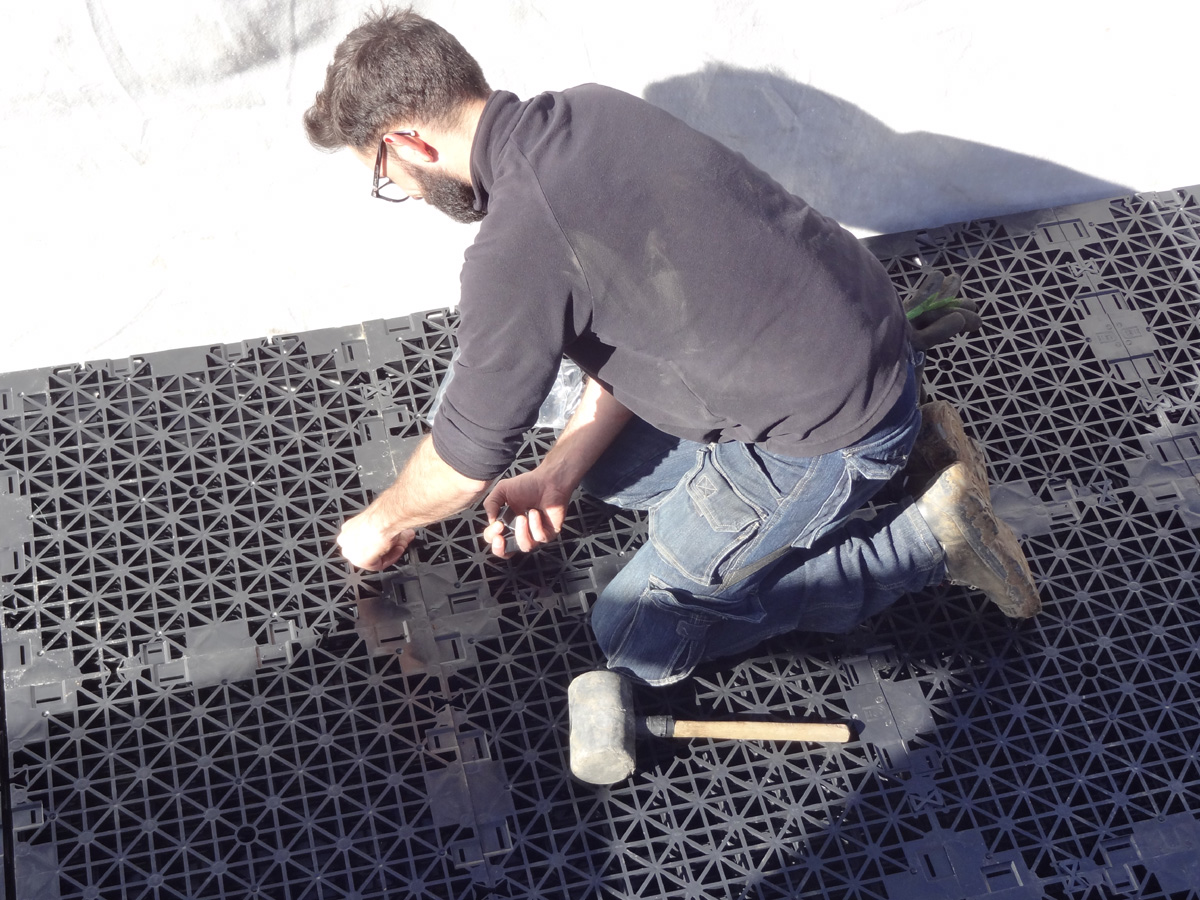

5.5-PH 5 les caissons sont solidarisesSolidarisez les caissons à l’aide de “papillons” en polyéthylène. Une simple massette suffit pour les introduire.

RABATTEMENT DU GÉOTEXTILE

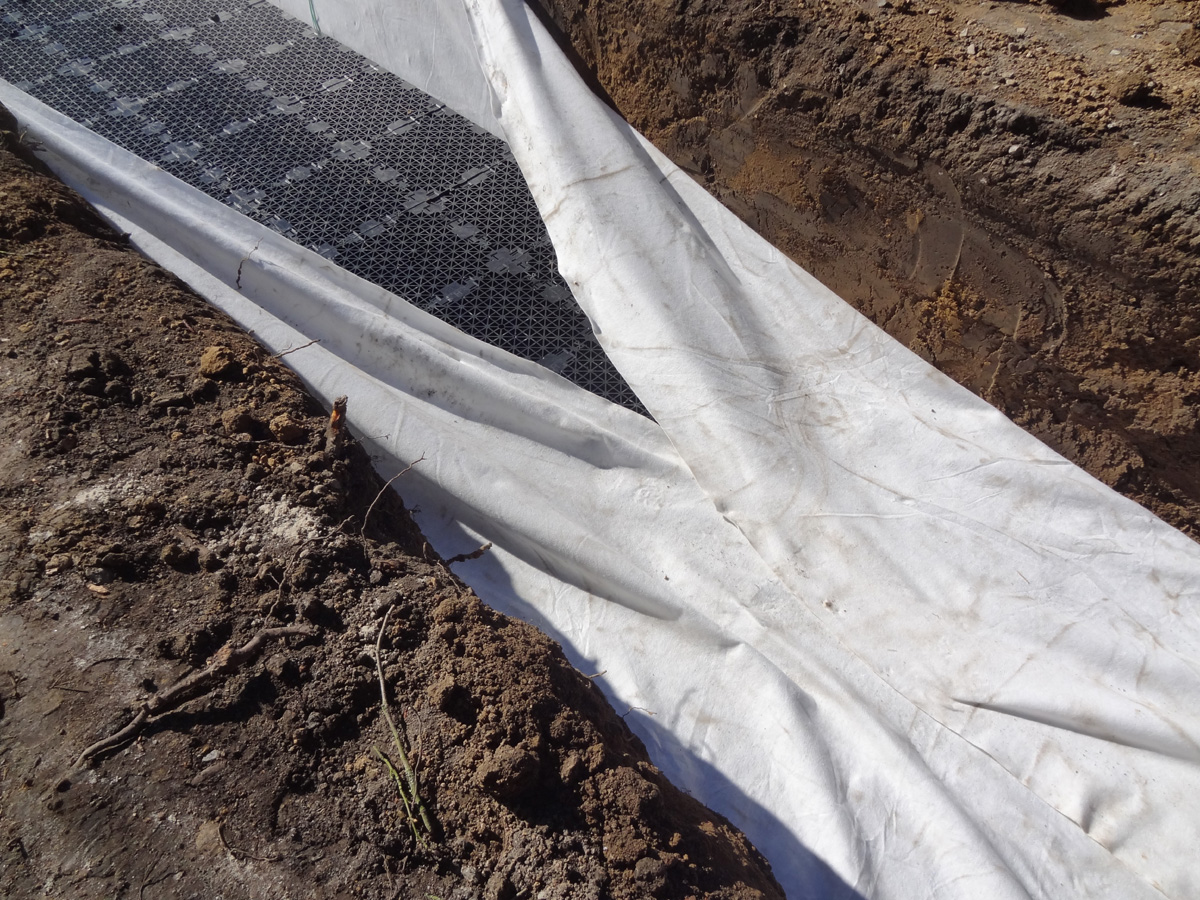

5.5-PH 6 Fermeture du geotextile  sur les caissonsRabattez le géotextile sur les caissons avec 50 cm de recouvrement des lés.

CONNECTION CITERNE À EAU DE PLUIE

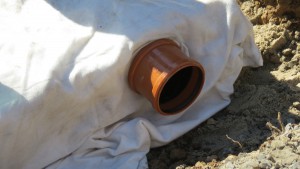

5.5-PH 7 connection eaux de pluieFixez fermement l’embout de connexion avec citerne à eaux de pluie en prenant garde à ne pas dégarnir le système du géotextile. Le géotextile doit parfaitement épouser les conduites pour garantir l’étanchéité par rapport au sable.

CONNECTION DE LA CONDUITE DE DÉPRESSURISATION

5.5-PH 8  la depressurisation du bassin d'orageConnectez la conduite de dépressurisation au bassin d’orage.
